Инструмент «Карандаш» (Pencil)


Рассмотрим инструмент, с помощью которого можно рисовать произвольные линии и фигуры. Этот инструмент называется «Карандаш» (Pencil). Выберите его на панели инструментов и нарисуйте на рабочем поле произвольную линию. Чтобы нарисовать линию, нажмите левую кнопку мыши в точке начала линии и, не отпуская ее, переместите указатель. Линия на рабочем полеТговторит трассу перемещения указателя мыши. Отпустите кнопку мыши в конечной точке линии.

Чтобы изменить параметры линии, выберите сначала инструмент «Стрелка» (Arrow). Затем дважды щелкните на линии, чтобы она оказалась выделенной. Теперь можно воспользоваться палитрой Sroke (Штрих), чтобы задать параметры линии, если их текущие значения вас не устраивают: стиль, толщину и цвет.

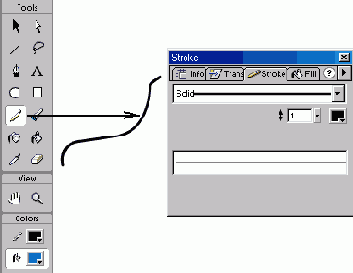

Рис. 446. Рисование линии и палитра Stroke настройки ее параметров

При выборе инструмента «Карандаш» (Pencil) в разделе Options на панели инструментов появляется кнопка с отображением текущего режима рисования линии. Щелчок на ней открывает меню для выбора нужного режима:

  • Sraighten (Выпрямить). Выпрямляетлинии. Применяется к геометрическим фигурам, таким как прямоугольники, треугольники, окружности;

  • Smooth (Сгладить). Убирает неровности в линиях, вызванные обычно дрожанием руки при рисовании;

  • Ink (Чернила). Слегка смягчает и распрямляет линии.

    • Вы можете указать Flash, как вам требуется обрабатывать линии. Для этого выполните команду Edit > Preferences (Редактировать>Настройки) и перейдите в открывшемся окне на вкладку Editing (Редактирование). На этой вкладке сейчас нас интересует группа параметров Drawing Settings (Параметры рисования).

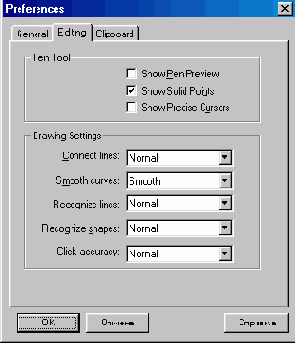

    Рис. 447. Окно настройки параметров сглаживания линий и распознавания фигур в Flash 5.0

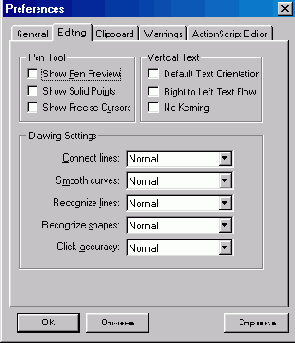

    Рис. 448. В Flash MX окно Preferences содержит большее количество вкладок и параметров. Вкладка настройки параметров сглаживания линий и распознавания фигур

    В раскрывающемся списке Smooth curves (Сглаженные кривые) выберите один из параметров:

  • Off (Нет). Flash не будет обрабатывать линии;

  • Rough (Грубо). Flash попытается немного сгладить и распрямить линию;




  • Normal (Нормально). Устанавливаемый по умолчанию параметр. Flash будет сглаживать и распрямлять линию с так называемой средней интенсивностью;


  • Smoth (Сглаженно). Более интенсивное, чем в режиме Normal, сглаживание и распрямление линии.


    • Аналогичным образом можно указать Flash режим распознавания обычных линий, окружностей, овалов, квадратов, прямоугольников и дуг. Так, для линий выберите в раскрывающемся списке Recognize lines (Распознавание линий) один из следующих параметров:



  • Off (Heт);


  • Strict (Строго);


  • Normal (Нормально). Устанавливается по умолчанию;


  • Tolerant (Приблизительно).


    • Для других фигур выбирайте аналогичные параметры в раскрывающемся списке Recognize shapes (Распознавание фигур).

    Форму линии, нарисованной с помощью инструмента «Карандаш» (Pencil), можно редактировать посредством модификатора кривизны. Для этого выберите инструмент
    «Субвыделение» (Subselect) и дважды щелкните на линии, форму которой хотите изменить. В результате на ней появятся маркеры. Щелчок на маркере создаст отрезок прямой с собственными маркерами, которые можно перемещать. Технология работы та же, что и в случае овала или прямоугольника.
