Инструменты для работы с документом

Последняя группа инструментов на данной панели включает в свой состав четыре семейства. Все эти инструменты обеспечивают работу непосредственно с документом.

Notes («Примечания») (<N>) — позволяет создать примечания к текущему рисунку: кто, когда и где создал данный рисунок и т. д. Особенно полезен в случае работы над рисунком группы товарищей.

На панели параметров данного инструмента задаются имя автора данных примечаний, стиль и размер шрифта, которым эти примечания будут выполняться, а также цвет панели окна примечаний. К сожалению, данный инструмент никак не хочет делать заметки на русском языке

Рис. 166. Панель параметров инструмента Notes

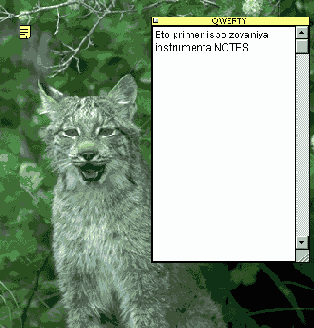

Рис. 167. Вставка примечаний в документ — открыто поле Notes документа

Audio Annotation («Звуковые заметки») — создает те же примечания, но речевые (звуковые), а не письменные. Однако этим инструментом можно воспользоваться только если к компьютеру подключен микрофон.

Eyedropper («Пипетка») (<I>) — позволяет выбрать любой цвет пиксела изображения как цвет переднего плана (при нажатой клавише < Alt> — цвет фона).

Color Sampler («Выбор цвета») — Позволяет получить информацию о цвете, взяв до четырех проб из любой точки документа. Просто надо щелкнуть этим инструментом в любых (не более четырех - так уж установлено производителями данного продукта) интересующих точках изображения, и в палитре Info можно увидеть полную цветовую характеристику этих точек. Кроме того, можно уже выставленную пробу «перетащить» на другое интересующее место, дабы получить информацию уже о нем.

Measure («Измеритель») — позволяет измерять расстояния и направления в окне изображения.

Hand (<H>) («Рука») — позволяет двигать изображение в окне, чтобы увидеть те его части, которые не помещаются в окне.

Zoom (<Z>) («Масштаб») — позволяет изменять масштаб изображения. Простой щелчок данным инструментом на изображении увеличивает его. Щелчок с нажатой клавишей <Alt> — наоборот, уменьшает изображение, увеличивая обзор. А двойной щелчок возвращает изображение к нормальному размеру.

Последний инструмент очень удобен в тех случаях, когда требуется точная коррекция мелких деталей изображения. Но масштаб можно изменить и другими способами. Например, на палитре Navigator — в ее нижней части масштаб можно изменять с помощью треугольного ползунка, либо введением процентного значения в соответствующее поле.

Рис. 168. Палитра Navigator позволяет изменять масштаб изображения с помощью ползунка

При изменении масштаба другими способами на этой палитре происходят соответствующие изменения значений. Также масштаб можно изменить, введя цифровое значение в левой части строки состояния (самая нижняя панель в редакторе). Когда изображение наконецуве-личено до необходимого размера, естественно, оно перестанет полностью помещаться в прежнем окне. Чтобы отыскать нужный фрагмент изображения (ради которого, собственно, и производилось увеличение), применяется описанный выше инструмент Hand («Рука»). Естественно, кроме увеличения, аналогичным образом можно осуществлять и уменьшение изображения.
